LSSS402 低损耗射频同轴实心电缆
LSSS402 低损耗射频同轴实心电缆
所属分类：
关键词：
-
文件大小: 1.1MB
产品详情

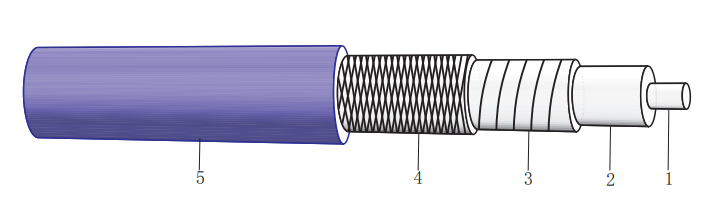

线缆结构
结构&材质
项目 | 材料 | 线径 |
内导体 | 镀银铜线 | 0.92±0.01mm |
绝缘 | PTFE | 2.99±0.05mm |
内屏蔽 | 镀银铜带 | 3.20±0.05mm |
外屏蔽 | 镀银铜丝 | 3.55±0.10mm |
护套 | 蓝色FEP | 4.05±0.10mm |
电气&物理性能
| 阻抗阻抗（Ohm） | 50±2 |
| 工作频率 | 40GHz |
| 驻波比 | ＜1.35 |
| 传播速率 | 70% |
| 屏蔽效率 | 90db（18GHz) |
| 介质耐压 | 1.0KV/DC |
| 延时 | 4.7ns/m |
| 最小弯曲半径(静态） | 21 mm |
| 最小弯曲半径(动态） | 41mm |
| 工作温度范围 | -55~165（℃） |
| 重 量 | 45 (g/m) |
Typical Attenuation&Average Power Rating(25℃&sea level海平面）衰减和平均功率典型值
频率GHz | 1 | 2 | 3 | 6 | 8 | 10 | 12.4 | 18 | 26.5 | 40 |
dB/100m | 37.6 | 55.1 | 69.3 | 103.9 | 123.5 | 141.6 | 161.9 | 205.3 | 264 | 345 |
功率KW | 0.29 | 0.198 | 0.157 | 0.105 | 0.088 | 0.077 | 0.067 | 0.053 | 0.041 | 0 |
K1=1.082677 K2=0.003337
计算公式=K1*√FHMz+K2*FHMz
