LSRC2004 航空航天MIL-1394b高速率数据总线电缆
电缆应用：飞行控制、任务系统、数据总线、航空电子网络、推进控制
所属分类：
关键词：
-
文件大小: 1.2MB
产品详情

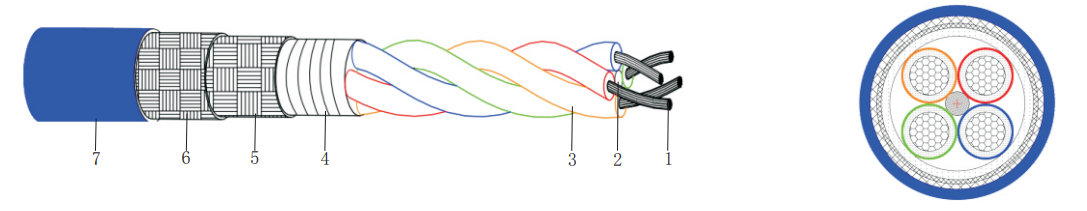

线缆结构
红绿为一组差分线对
蓝橙为一组差分线对
结构&材质
项目 | 材料 | 线径 |
内导体 | 镀银铜绞线 | 19/0.127mm |
填充条 | FEP | / |
绝缘 | 低密度PTFE | 1.30±0.05mm |
成缆 | 低密度PTFE | / |
内屏蔽 | 镀银铜丝 | / |
外屏蔽 | 镀银铜丝 | 4.40±0.10mm |
护套 | 蓝色FEP | 4.8±0.20mm |
电气&物理性能
| 阻抗阻抗（Ohm） | 110±6 |
| 衰减 | 100MHz@2.23（db/10m） |
| 衰减 | 250MHz@3.57（db/10m） |
| 衰减 | 500MHz@5.20（db/10m） |
| 衰减 | 1000MHz@7.38（db/10m） |
| 延时差 | 11.5（ps/m） |
| 延时 | 4.20（ns/m） |
| 电容 | ≤45（pf/m） |
| 芯线与芯线 | 1.5（KV/DC） |
| 芯线与屏蔽 | 1.0（KV/DC） |
| 最小弯曲半径 | 48 mm |
| 绝缘电阻 | 1500（MΩ.Km） |
| 工作温度范围 | -55~165（℃） |
| 重 量 | 54 (g/m) |
