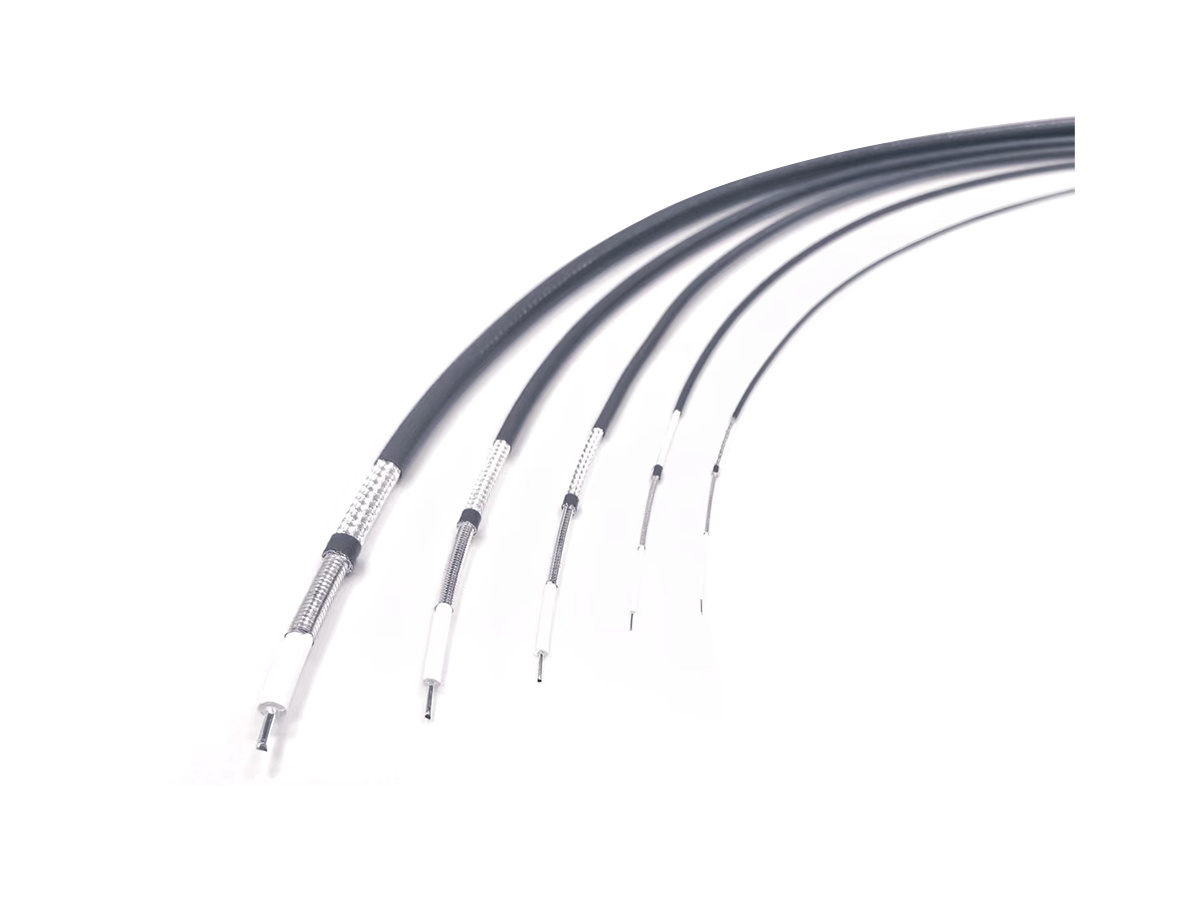

LSMC047 稳幅稳相低损耗同轴LD-PTFE绕包电缆
LSMC047 稳幅稳相低损耗同轴LD-PTFE绕包电缆
所属分类：
关键词：
-
文件大小: 1.2MB
产品详情
线缆结构
结构&材质
项目 | 材料 | 线径 |
内导体 | 镀银铜线 | 0.30±0.01mm |
绝缘 | 低密度PTFE | 0.90±0.05mm |
内屏蔽 | 镀银铜带 | 1.00±0.05mm |
外屏蔽 | 镀银铜丝 | 1.23±0.08mm |
护套 | 灰色FEP/PFA | 1.50±0.00mm |
电气&物理性能
| 阻抗阻抗（Ohm） | 50±2 |
| 工作频率 | 40GHz |
| 驻波比 | ＜1.35 |
| 传播速率 | 76% |
| 屏蔽效率 | 90db（18GHz) |
| 介质耐压 | 0.4KV/DC |
| 温度相位 | ≤1000 |
| 机械相位 | ±10° |
| 机械幅度 | ≤0.1dB |
| 最小弯曲半径(静态） | 8mm |
| 最小弯曲半径(动态） | 10mm |
| 工作温度范围 | -55~165（℃） |
| 重 量 | 6(g/m) |
Typical Attenuation&Average Power Rating(25℃&sea level海平面）衰减和平均功率典型值
频率GHz | 1 | 2 | 3 | 6 | 8 | 10 | 12.4 | 18 | 26.5 | 40 |
dB/100m | 113.7 | 161.6 | 198.5 | 282.9 | 328 | 368 | 411.3 | 499.3 | 611.5 | 760.4 |
功率KW | 0.097 | 0.068 | 0.056 | 0.039 | 0.034 | 0.03 | 0.027 | 0.022 | 0.018 | 0.015 |
K1=3.557846 K2=0.001221
计算公式=K1*√FHMz+K2*FHMz
