LSRC2003R 航空航天MIL-1394b高速率数据总线电缆
电缆应用：飞行控制、任务系统、数据总线、航空电子网络、推进控制
所属分类：
关键词：
-
文件大小: 1.2MB
产品详情

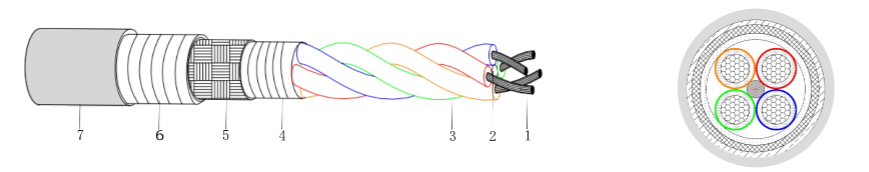

线缆结构
红绿为一组差分线对
蓝橙为一组差分线对
结构&材质
| 项目 | 材料 | 线径 |
| 内导体 | 镀银铜绞线 | 19/0.102mm |
| 填充条 | FEP | / |
| 绝缘 | 低密度PTFE | 1.10±0.05mm |
| 成缆 | 低密度PTFE | / |
| 外屏蔽 | 镀银铜丝 | 2.80±0.10mm |
| 绝缘 | 生带料 | / |
| 护套 | 白色PFA | 3.20±0.15mm |
电气&物理性能
| 阻抗阻抗 | 110±6 |
| 衰减 | 100MHz@3.0（db/10m） |
| 衰减 | 250MHz@4.70（db/10m） |
| 衰减 | 500MHz@6.70（db/10m） |
| 衰减 | 1000MHz@9.70（db/10m） |
| 延时差 | 11.5 |
| 延时 | 4.20 |
| 电容 | ≤45 |
| 芯线与芯线 | 1.5 |
| 芯线与屏蔽 | 1.0 |
| 最小弯曲半径 | 32 |
| 绝缘电阻 | ≤5000 |
| 工作温度范围 | -55~165 |
| 重 量 | 23 |

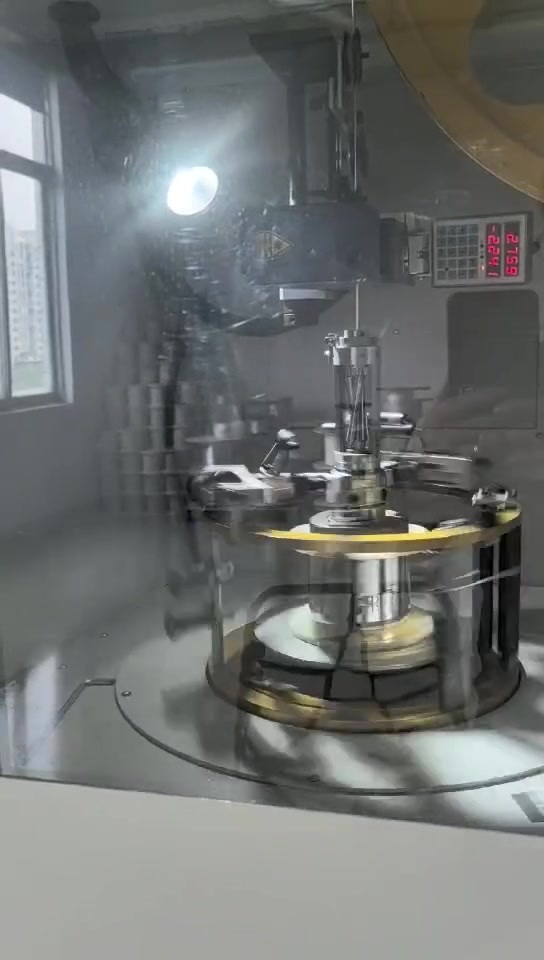

工厂视频
