LSRC3001 航空航天LVDS-100Ω对绞屏蔽高速率数据电缆
电缆应用：机舱管理系统、以太网主干、高清流媒体摄像机/视频系统、高密度连接器、传感器/处理互连、LVDS器件、航空电子设备/车载电子设备数字网络、串行总线
所属分类：
关键词：
-
文件大小: 1.1MB
产品详情

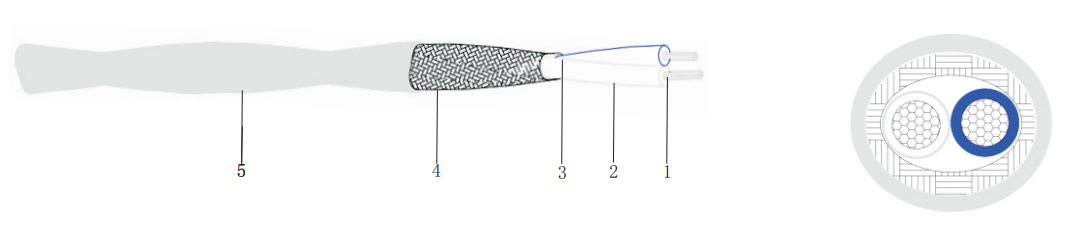

线缆结构
红色/绿色为一组差分线对
蓝色/橙色为一组差分线对
结构&材质
项目 | 材料 | 线径 |
内导体 | 镀银铜绞线 | 7/0.102mm |
绝缘 | 低密度PTFE | 0.75±0.05mm |
对绞 | / | / |
外屏蔽 | 镀银铜丝 | 1.70±0.10mm |
护套 | 白色 PFA | 1.90±0.15mm |
电气&物理性能
| 阻抗阻抗（Ohm） | 100±10 |
| 衰减 | 100MHz@7.60（db/10m） |
| 衰减 | 200MHz@8.60（db/10m） |
| 衰减 | 500MHz@14.0（db/10m） |
| 衰减 | 1000MHz@20.8（db/10m） |
| 延时差 | 12（ps/m） |
| 延时 | 4.30（ns/m） |
| 电容 | ≤45（pf/m） |
| 芯线与芯线 | 0.5（KV/DC） |
| 芯线与屏蔽 | 0.5（KV/DC） |
| 最小弯曲半径 | 20 mm |
| 绝缘电阻 | 5000（MΩ.Km） |
| 工作温度范围 | -55~165（℃） |
| 重 量 | 8 (g/m) |
