LSRC5533 航空航天超五类双屏蔽以太网LD-PTFE绕包电缆
LSRC5533 航空航天超五类双屏蔽以太网LD-PTFE绕包电缆
所属分类：
关键词：
产品详情

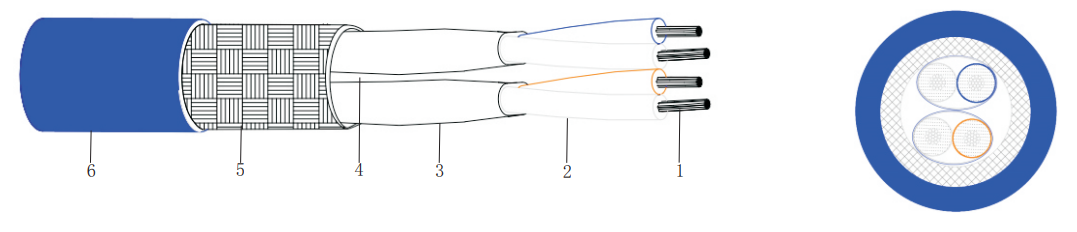

线缆结构
结构&材质
项目 | 材料 | 线径 |
内导体 | 镀银铜绞线 | 19/0.102mm |
绝缘 | 低密度PTFE | 1.30±0.05mm |
对绞 | 高温铝箔 | / |
成缆 | / | / |
外屏蔽 | 镀银铜丝 | 4.0±0.2mm |
护套 | 蓝色FEP | 4.50±0.20mm |
电气&物理性能
| 阻抗阻抗 | 100±15（Ohm） |
| 电容 | ≤45（pf/m） |
| 延时 | 4.30（ns/m） |
| 芯线与芯线 | 1.5（KV/DC） |
| 芯线与屏蔽 | 1.0（KV/DC） |
| 最小弯曲半径 | 45 mm |
| 绝缘电阻 | 1500（MΩ.Km） |
| 工作温度范围 | -55~165（℃） |
| 重 量 | 32 (g/m) |
频率 | 衰减db/65m | 回损db | 近端串扰 | 近端串扰功率和 | 等电平远端串扰 | 等电平远端串扰功率和 |
MHz | IL | RL | NEXT | PS NEXT | EL FEXT | PS EL FEXT |
4 | 6.2 | 23.0 | 56.3 | 53.3 | 52.0 | 49.0 |
8 | 8.7 | 24.5 | 51.8 | 48.8 | 45.9 | 42.9 |
10 | 9.8 | 25.0 | 50.3 | 47.3 | 44.0 | 41.0 |
16 | 12.3 | 25.0 | 47.2 | 44.2 | 39.3 | 36.9 |
20 | 14.0 | 25.0 | 45.8 | 42.8 | 38.0 | 35.0 |
25 | 15.7 | 24.2 | 44.3 | 41.3 | 36.0 | 33.0 |
31.25 | 17.7 | 23.3 | 42.8 | 39.9 | 31.1 | 31.1 |
62.5 | 26.5 | 20.7 | 38.4 | 35.4 | 25.1 | 25.1 |
100 | 33.0 | 19.0 | 35.3 | 32.3 | 21.0 | 21.0 |
