LSLL180S 低损耗射频同轴LD-PTFE绕包电缆
LSLL180S 低损耗射频同轴LD-PTFE绕包电缆
所属分类：
关键词：
-
文件大小: 1.0MB
产品详情

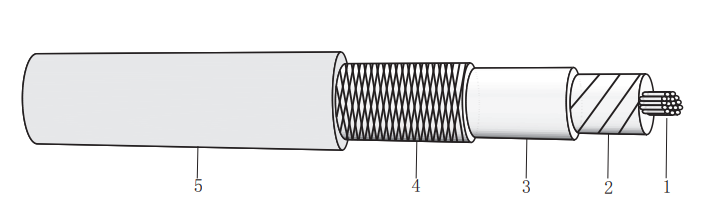

线缆结构
结构&材质
项目 | 材料 | 线径 |
内导体 | 镀银铜线 | 19/0.28mm |
绝缘 | 低密度PTFE | 3.95±0.05mm |
内屏蔽 | 铝 箔 | / |
外屏蔽 | 镀银铜丝 | 4.15±0.10mm |
护套 | 白色 FEP | 4.50±0.15mm |
电气&物理性能
| 阻抗阻抗（Ohm） | 50±2 |
| 工作频率 | 10GHz |
| 驻波比 | ＜1.35 |
| 传播速率 | 76% |
| 屏蔽效率 | 4.5ns/m |
| 介质耐压 | 90db（1GHz) |
| 延时 | 1.0 KV/DC |
| 最小弯曲半径(静态） | 23 mm |
| 最小弯曲半径(动态） | 45mm |
| 工作温度范围 | -55~165（℃） |
| 重 量 | 45 (g/m) |
Typical Attenuation&Average Power Rating(25℃&sea level海平面）衰减和平均功率典型值
频率GHz | 1 | 2 | 3 | 6 | 10 |
dB/100m | 0.4 | 0.55 | 0.65 | 0.95 | 1.15 |
