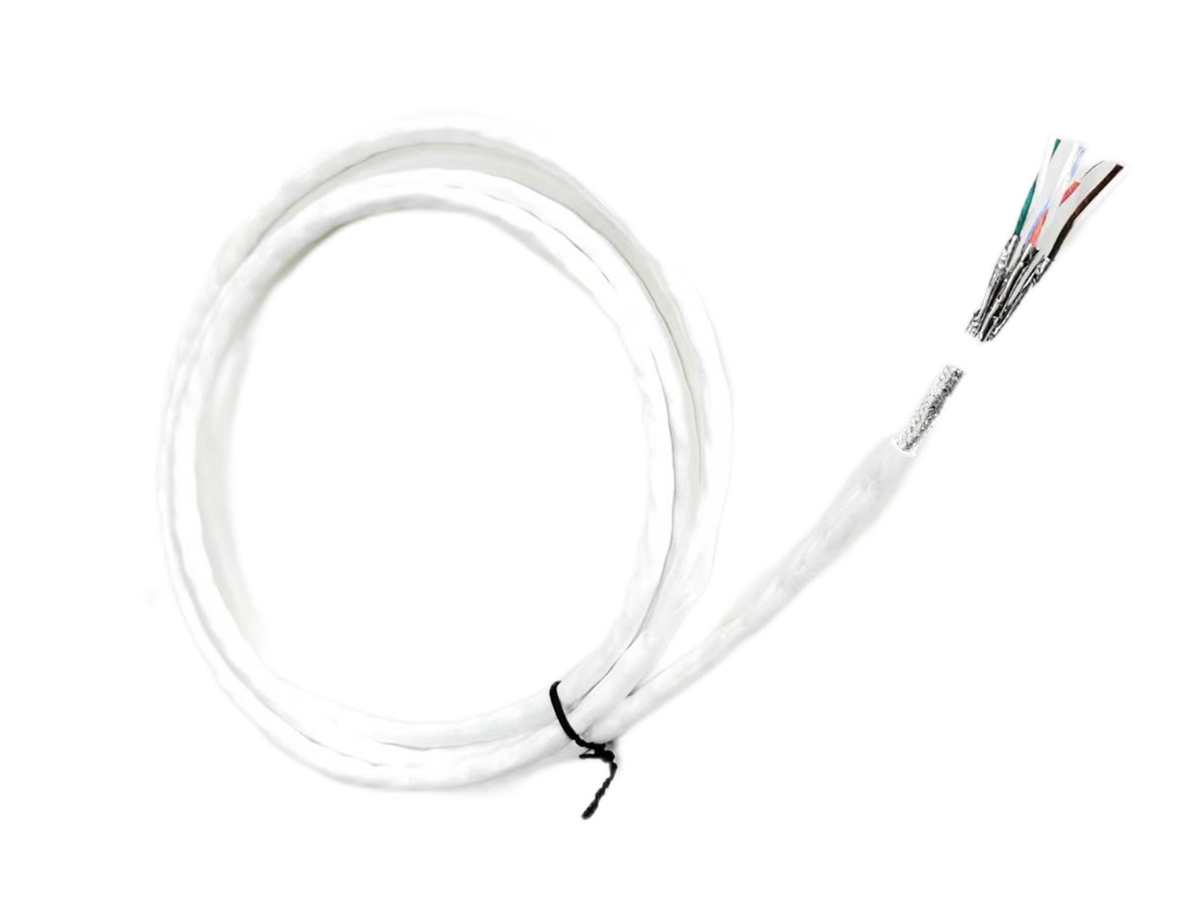

LSRC5633 航空航天超六类双屏蔽以太网LD-PTFE绕包电缆
LSRC5633 航空航天超六类双屏蔽以太网LD-PTFE绕包电缆
所属分类：
关键词：
产品详情

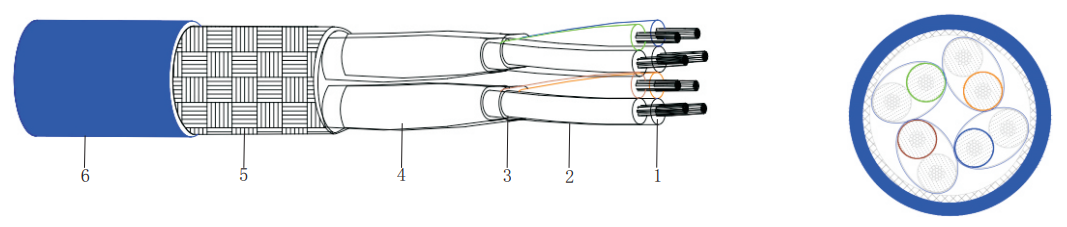

线缆结构
白/蓝为一组差分线对白/绿为一组差分线对
白/橙为一组差分线对白/棕为一组差分线对
结构&材质
项目 | 材料 | 线径 |
内导体 | 镀银铜绞线 | 19/0.102mm |
绝缘 | 低密度PTFE | 1.30±0.05mm |
对绞 | 高温铝箔 | / |
成缆 | / | / |
外屏蔽 | 镀银铜丝 | 5.00±0.20mm |
护套 | 蓝色FEP | 5.60±0.20mm |
电气&物理性能
| 阻抗阻抗 | 100±15（Ohm） |
| 电容 | ≤45（pf/m） |
| 延时 | 4.30（ns/m） |
| 芯线与芯线 | 1.5（KV/DC） |
| 芯线与屏蔽 | 1.0（KV/DC） |
| 最小弯曲半径 | 56 mm |
| 绝缘电阻 | 1500（MΩ.Km） |
| 工作温度范围 | -55~165（℃） |
| 重 量 | 52 (g/m) |
频率 | 衰减db/65m | 回损db | 近端串扰 | 近端串扰功率和 | 等电平远端串扰 | 等电平远端串扰功率和 | 延时 |
MHz | IL | RL | NEXT | PS NEXT | EL FEXT | PS EL FEXT | DL |
4 | 3.8/4.5 | 23.0 | 66.3 | 63.3 | 56.0 | 53.0 | 552 |
8 | 5.3/6.2 | 24.5 | 61.8 | 58.8 | 49.9 | 46.9 | 547 |
10 | 5.9/6.8 | 25.0 | 60.3 | 57.3 | 48.0 | 45.0 | 545 |
16 | 7.5/8.5 | 25.0 | 57.2 | 54.2 | 43.9 | 40.9 | 543 |
20 | 8.4/9.8 | 25.0 | 55.8 | 52.8 | 42.0 | 39.0 | 542 |
25 | 9.4/11.0 | 24.3 | 54.3 | 51.3 | 40.0 | 37.0 | 541 |
31.25 | 10.5/12.3 | 23.6 | 52.8 | 49.9 | 38.1 | 35.1 | 540 |
62.5 | 15.0/18.6 | 21.5 | 48.4 | 45.4 | 32.1 | 29.1 | 539 |
100 | 19.1/24.8 | 20.1 | 45.3 | 42.3 | 28.0 | 25.0 | 538 |
200 | 27.6/33.9 | 18.0 | 40.8 | 37.8 | 22.0 | 19.0 | 537 |
250 | 31.1/37.4 | 17.3 | 39.3 | 36.3 | 20.0 | 17.0 | 536 |
300 | 34.3/41.3 | 17.3 | 38.1 | 35.1 | 18.5 | 15.5 | 536 |
400 | 40.1/48.1 | 17.3 | 36.3 | 33.3 | 16.0 | 13.0 | 536 |
500 | 45.3/54.3 | 17.3 | 34.8 | 31.8 | 14.0 | 11.0 | 536 |
